التطبيق:

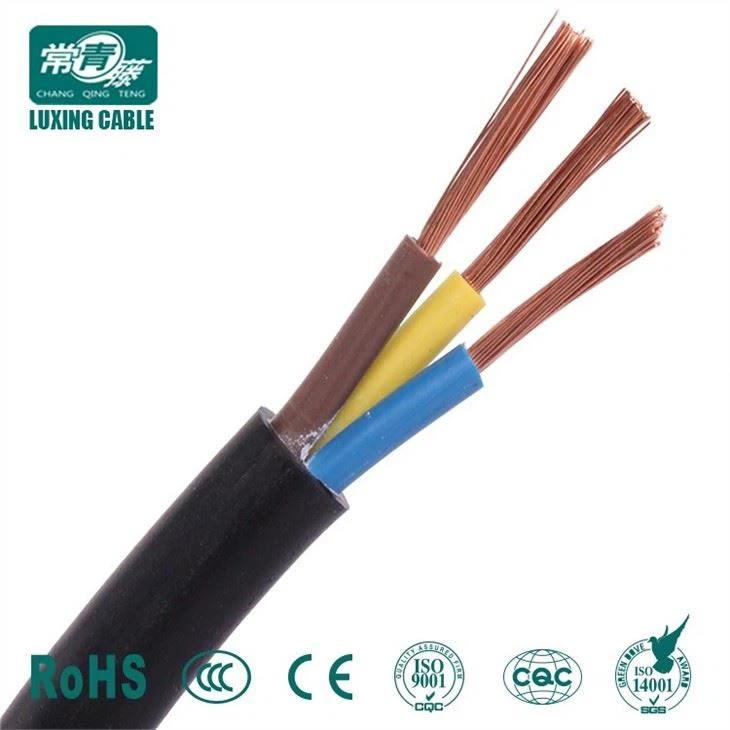

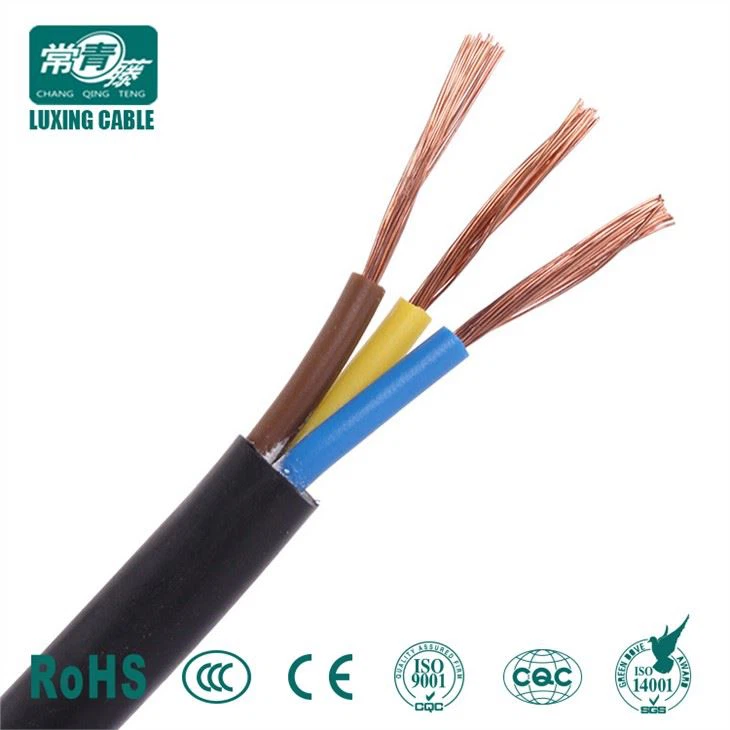

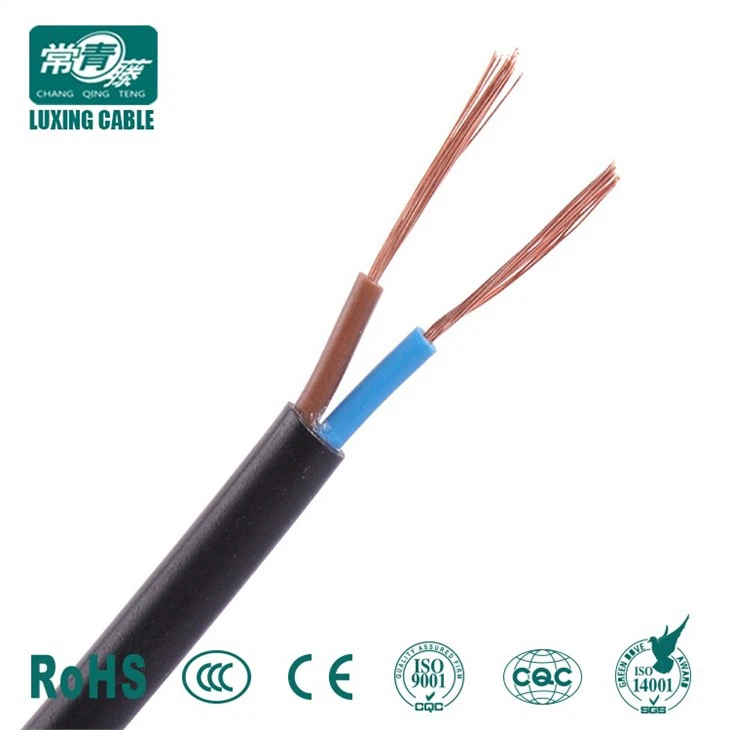

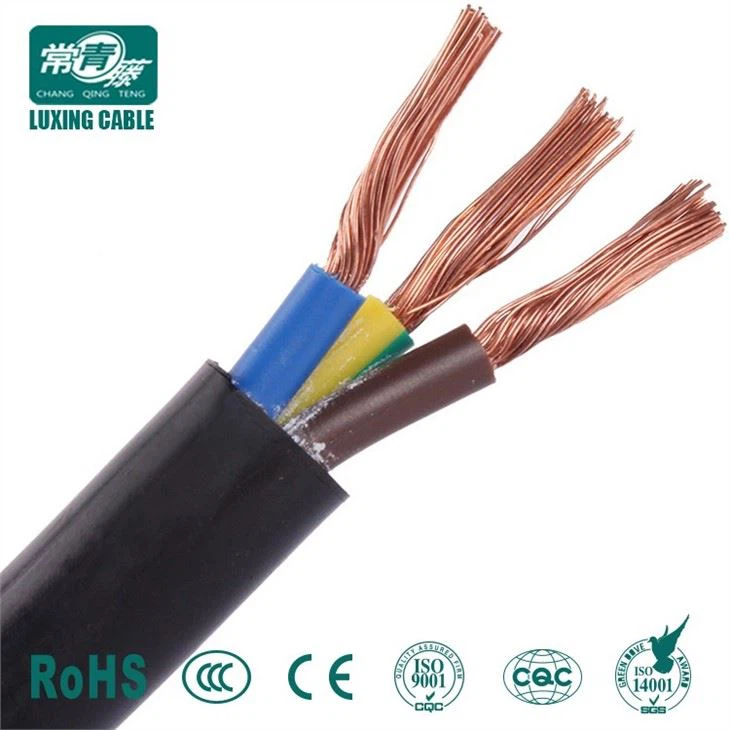

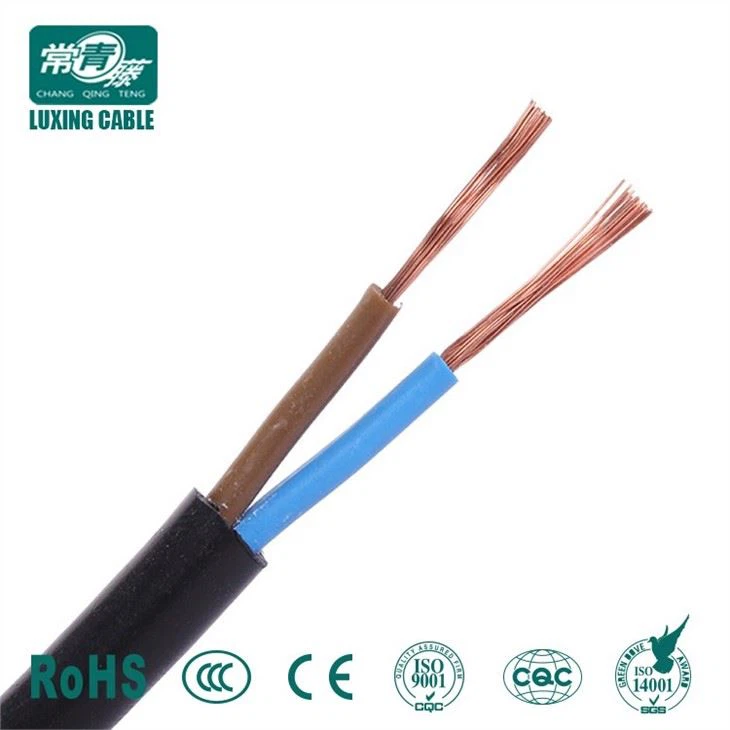

الكابل المرن H05VV-F
-هذه الكابلات مناسبة للاستخدام في ظروف الضغط الميكانيكي المتوسط في البيئات الرطبة والمبللة، مثل الثلاجات والغسالات،,
مجففات الملابس والأجهزة الأخرى، شريطة أن تستوفي المواصفات المطبقة على هذه المعدات.
-تُعد هذه الكابلات مناسبة أيضًا لأجهزة الطهي والتدفئة، شريطة ألا يتلامس الكابل بشكل مباشر مع
الأجزاء الساخنة من الجهاز أو مع أي مصدر حرارة آخر.
-تشمل الاستخدامات الأخرى لهذا الكابل ما يلي: التركيب الثابت في الأثاث، والجدران الفاصلة، والأغطية الزخرفية، وفي الفراغات المجوفة
من أجزاء المباني الجاهزة. وهي غير مناسبة للاستخدام في الأماكن المفتوحة، أو في التطبيقات الصناعية (باستثناء صناعة الملابس)، أو في التطبيقات الزراعية.

هيكل الكابل:
- موصل نحاسي مكشوف مجدول وفقًا لمعيار DIN VDE 0295 ومعيار IEC 60228 الفئة 5 ومعيار HD 383
- عزل خاص للأسلاك الداخلية من مادة PVC، وأسلاك داخلية مجدولة في طبقات بطول لف مثالي
-أسلاك ذات ألوان مميزة وفقًا لمعيار DIN VDE 0293، بدءًا من 7 أسلاك فأكثر، باللون الأسود مع ترقيم باللون الأبيض
نواةان: أزرق/بني
ثلاثة نوى: أصفر وأخضر/أزرق/بني
أربعة نوى: أصفر وأخضر/بني/أسود/رمادي
خمسة ألوان أساسية: الأصفر والأخضر/الأزرق/البني/الأسود/الأخضر
- غلاف خارجي من مادة PVC باللون الأسود أو الأبيض وفقًا لمعيار DIN VDE 0207 الجزء 5
- مادة PVC ذاتية الإطفاء ومقاومة للهب، وفقًا لمعيار DIN VDE 0482 الجزء 265-2-1/ EN 50265-2-1/ IEC 60332-1

الخصائص الفنية:
- كابلات التحكم المصنوعة من مادة PVC وفقًا لمعيار DIN VDE 0281 الجزء 5 ومعيار IEC 60227-5، HD 21.5 S3
- نطاق درجة الحرارة: متغير من -5 درجة مئوية إلى +70 درجة مئوية، ثابت من -40 درجة مئوية إلى +70 درجة مئوية
- الجهد الاسمي Uo/U 300/500 فولت
- جهد الاختبار (تيار متردد) 2000 فولت - الحد الأقصى المسموح به لجهد التشغيل في كل من الدائرة ثلاثية الأطوار والدائرة أحادية الطور
نظام التيار المتردد Uo/U 330/550 فولت
في نظام التيار المستمر، تبلغ نسبة Uo/U 495/825 فولت
-نصف قطر الانحناء الأدنى حوالي 7,5 × قطر الكابل

البيانات الفنية لطراز H05VV-F:

الأعماق × مساحة المقطع العرضي	سماكة العازل	سماكة الغلاف	القطر الخارجي	مقاومة الموصل عند 20 درجة مئوية	مقاومة العزل عند 70 درجة مئوية
	الاسمي	الاسمي	الحد الأدنى والحد الأقصى.	الحد الأقصى.	دقيقة.
مم²	مم	مم	مم	Ω/كم	ملي أوم كيلومتر
2 × 0.75	0.6	0.8	5.7-7.2 (3.7 × 6.0–4.5 × 7.2)	26	0.011
2×1	0.6	0.8	5.9-7.5 (3.9 × 6.2–4.7 × 7.5)	19.5	0.010
2×1.5	0.7	0.8	6.8-8.6	13.3	0.010
2×2.5	0.8	1.0	8.4-10.6	1.98	0.009
2×4	0.8	1.1	9.7-12.1	4.95	0.007
3 × 0.75	0.6	0.8	6.0-7.6	26	0.011
3×1	0.6	0.8	6.3-8.0	19.5	0.010
3 × 1.5	0.7	0.9	7.4-9.4	13.3	0.010
3×2.5	0.8	1.1	9.2-11.4	1.98	0.009
3×4	0.8	1.2	10.5-13.1	4.95	0.007
4 × 0.75	0.6	0.8	6.6-8.3	26	0.011
4×1	0.6	0.8	7.1-9.0	19.5	0.010
4 × 1.5	0.7	1.0	8.4-10.5	13.3	0.010
4×2.5	0.8	1.1	10.1-12.5	1.98	0.009
4X4	0.8	1.2	11.5-14.3	4.95	0.007
5 × 0.75	0.6	0.9	7.4-9.3	26	0.011
5×1	0.6	0.9	7.8-9.8	19.5	0.010
5 × 1.5	0.7	1.1	9.3-11.6	13.3	0.010
5×2.5	0.8	1.2	11.2-13.9	1.98	0.009
5×4	0.8	1.4	13.0-16.1	4.95	0.007
7×1	0.6	1.0	9.3-12.0	19.5	0.010
7 × 1.5	0.7	1.2	11.0-14.0	13.3	0.010
7×2.5	0.8	1.2	13.0-17.0	1.98	0.009
